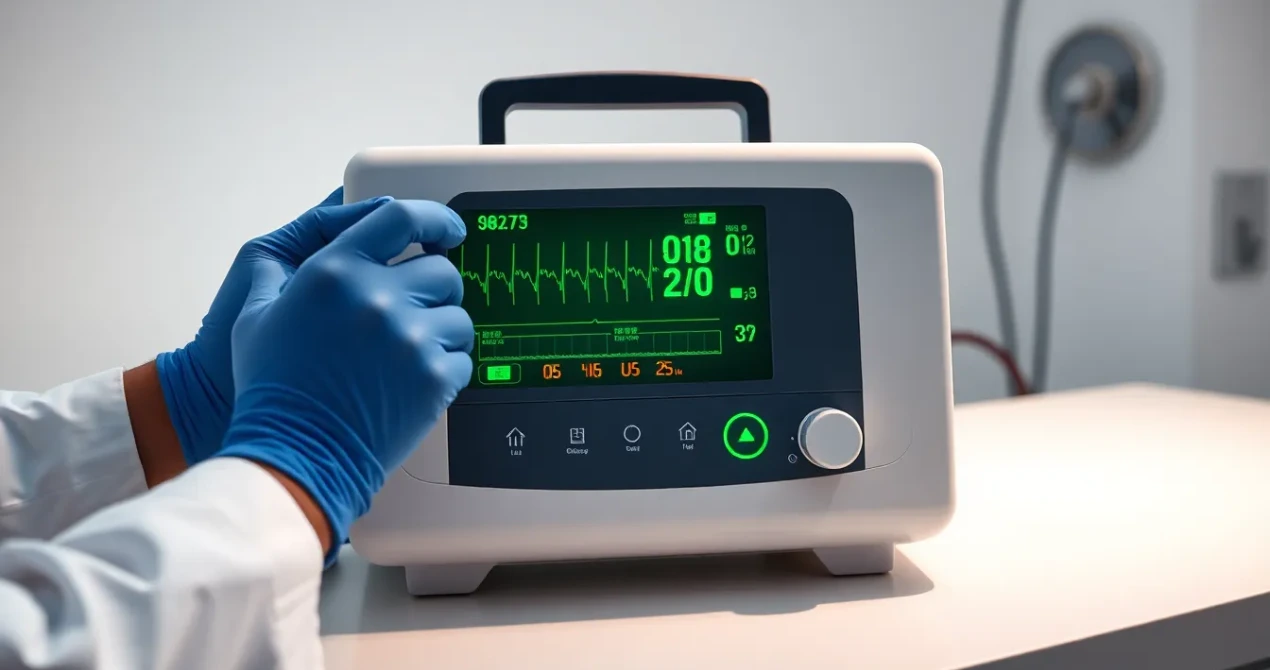

Los tipos de electrocardiógrafo pueden diferenciarse principalmente por el número de canales que registran o imprimen simultáneamente, así como por características como portabilidad, pantalla, almacenamiento y conectividad.
| Tipo de electrocardiógrafo | Característica principal | Uso habitual |
|---|---|---|
| 1 canal | Registra una derivación a la vez | Evaluaciones básicas |
| 3 canales | Registra varias derivaciones simultáneamente | Consultorios y centros médicos |
| 6 canales | Mayor cantidad de trazados simultáneos | Clínicas y evaluaciones frecuentes |
| 12 canales | Registra las 12 derivaciones simultáneamente, según el modelo | Hospitales y centros especializados |
| Portátil | Facilita el traslado del equipo | Campañas y atención móvil |
| Digital | Incorpora almacenamiento y gestión electrónica | Diferentes entornos clínicos |
¿Cuáles son los tipos de electrocardiógrafo?
Una de las formas más habituales de diferenciar los tipos de electrocardiógrafos es según el número de canales.
Podemos encontrar principalmente:
- Electrocardiógrafos de 1 canal.
- Electrocardiógrafos de 3 canales.
- Electrocardiógrafos de 6 canales.
- Electrocardiógrafos de 12 canales.
Además, un electrocardiógrafo puede ser portátil, digital o incorporar diferentes opciones de conectividad, independientemente del número de canales.
Por ejemplo, un electrocardiógrafo puede ser simultáneamente:
12 canales + digital + portátil.
Por eso estas características no deben entenderse siempre como categorías excluyentes.
¿Qué significa el número de canales de un electrocardiógrafo?
El número de canales hace referencia principalmente a la cantidad de señales o derivaciones que el electrocardiógrafo puede registrar, procesar o imprimir simultáneamente, dependiendo del diseño del equipo.
Esto no debe confundirse con el número de derivaciones del electrocardiograma.
Un ECG estándar de 12 derivaciones utiliza 10 electrodos para obtener 12 perspectivas eléctricas del corazón.
Por eso un equipo de 3 canales puede realizar un ECG de 12 derivaciones procesándolas o presentándolas en grupos, mientras que determinados equipos de 12 canales pueden adquirir o presentar las 12 simultáneamente.
Esta es una de las principales diferencias entre los distintos tipos de electrocardiógrafo.
1. Electrocardiógrafo de 1 canal
El electrocardiógrafo de 1 canal registra o imprime una señal a la vez.
Generalmente son equipos de funcionamiento sencillo y formato compacto.
Características habituales
- Registro de un canal a la vez.
- Tamaño compacto.
- Operación sencilla.
- Menor tamaño de impresión.
- Portabilidad, dependiendo del modelo.
Pueden utilizarse cuando se necesita una solución básica y no es indispensable visualizar varias derivaciones simultáneamente.
2. Electrocardiógrafo de 3 canales
El electrocardiógrafo de 3 canales permite registrar o imprimir varias derivaciones simultáneamente.
Es una configuración frecuente en equipos compactos destinados a consultorios, clínicas y otros centros médicos.
Características
- Registro de 3 canales simultáneos, según modelo.
- Diseño generalmente compacto.
- Pantalla para visualizar el trazado.
- Impresión del ECG.
- Almacenamiento de registros en determinados equipos.
- Batería en modelos portátiles.
¿Para quién puede ser adecuado?
Puede ser una alternativa cuando se busca equilibrio entre tamaño, funcionalidad y flujo de trabajo sin requerir la presentación simultánea de 12 canales.
3. Electrocardiógrafo de 6 canales
El electrocardiógrafo de 6 canales permite trabajar con una mayor cantidad de trazados simultáneamente.
Esto puede facilitar la visualización y agilizar el registro frente a equipos que trabajan con menos canales.
Características habituales
- Registro de hasta 6 canales simultáneos, según modelo.
- Pantalla para revisar el trazado.
- Impresión de varias derivaciones.
- Memoria interna en determinados equipos.
- Funciones automáticas de medición o interpretación según fabricante.
Puede resultar útil en clínicas y centros que realizan electrocardiogramas con frecuencia y buscan un flujo de trabajo más ágil.
4. Electrocardiógrafo de 12 canales
El electrocardiógrafo de 12 canales permite adquirir, mostrar o imprimir las 12 derivaciones de manera simultánea en los equipos que cuentan con esta capacidad.
Es una configuración frecuente en electrocardiógrafos diagnósticos modernos.
Características habituales
Dependiendo del modelo, puede incorporar:
- Adquisición simultánea de 12 derivaciones.
- Pantalla de mayor tamaño.
- Medición automática.
- Algoritmos de interpretación.
- Almacenamiento de ECG.
- Transferencia de registros.
- Conectividad con sistemas de información clínica.
- Impresión en diferentes formatos.
¿Dónde se utiliza?
Puede encontrarse en:
- Hospitales.
- Clínicas.
- Cardiología.
- Emergencias.
- Centros de diagnóstico.
- Salud ocupacional.
Su principal ventaja operativa es poder trabajar con una mayor cantidad de información simultáneamente.
Diferencias entre electrocardiógrafo de 3, 6 y 12 canales
La diferencia más importante está en la cantidad de canales que pueden registrarse o presentarse simultáneamente.
| Característica | 3 canales | 6 canales | 12 canales |
|---|---|---|---|
| Canales simultáneos | 3 | 6 | Hasta 12 |
| Visualización simultánea | Menor | Intermedia | Mayor |
| Velocidad de trabajo | Adecuada | Mayor | Alta |
| Tamaño habitual | Compacto | Intermedio | Variable |
| Uso frecuente | Consultorios | Clínicas | Clínicas y hospitales |
⚠️ Importante: tener más canales no significa necesariamente que el equipo sea más preciso. La calidad del registro depende también de las características técnicas del electrocardiógrafo, colocación de electrodos, calidad de la señal, filtros y otros factores.
¿Qué es un electrocardiógrafo portátil?
Un electrocardiógrafo portátil está diseñado para facilitar el desplazamiento del equipo.
Puede incorporar:
- Batería recargable.
- Peso reducido.
- Asa de transporte.
- Pantalla integrada.
- Memoria interna.
- Diferentes opciones de conectividad.
Existen electrocardiógrafos portátiles de diferentes números de canales.
Por tanto, “portátil” describe la movilidad del equipo y no una cantidad específica de canales.
¿Dónde puede ser útil?
- Campañas médicas.
- Salud ocupacional.
- Atención en diferentes consultorios.
- Traslado entre áreas hospitalarias.
- Servicios que necesitan movilidad.
¿Qué es un electrocardiógrafo digital?
Actualmente gran parte de los electrocardiógrafos modernos incorpora funciones digitales.
Un electrocardiógrafo digital puede permitir visualizar, almacenar, procesar o transferir registros de ECG electrónicamente.
Dependiendo del modelo puede incluir:
💾 Almacenamiento de estudios.
🖥️ Pantalla para revisar el ECG.
📊 Mediciones automáticas.
🔄 Transferencia de información.
🌐 Conectividad de red.
📄 Diferentes formatos de informes.
Por esta razón, “digital” tampoco representa necesariamente una categoría separada de los equipos de 3, 6 o 12 canales.
Un mismo equipo puede ser digital + portátil + 12 canales.
Electrocardiógrafo de 3 vs. 6 vs. 12 canales: ¿cuál elegir?
La elección depende principalmente del volumen de trabajo y de las características necesarias para el establecimiento.
Electrocardiógrafo de 3 canales
Puede ser adecuado cuando se busca:
- Equipo compacto.
- Uso en consultorio.
- Flujo de trabajo moderado.
- Funciones esenciales de ECG.
Electrocardiógrafo de 6 canales
Puede ser conveniente cuando se requiere:
- Mayor visualización simultánea.
- Realizar estudios con mayor frecuencia.
- Agilizar el proceso de registro e impresión.
Electrocardiógrafo de 12 canales
Puede ser adecuado cuando se necesita:
- Visualización simultánea de más información.
- Alto volumen de estudios.
- Funciones avanzadas de almacenamiento.
- Integración digital.
- Mayor capacidad de gestión de ECG.
La decisión final debe realizarse considerando las especificaciones concretas de cada modelo.
¿Qué características comparar antes de elegir un electrocardiógrafo?
Además del número de canales, conviene revisar:
Número de canales
Determina cuántas señales pueden visualizarse o imprimirse simultáneamente.
Adquisición de 12 derivaciones
Es importante comprobar si el equipo permite adquirir un ECG estándar de 12 derivaciones y cómo realiza el registro.
Pantalla
Una pantalla de mayor tamaño puede facilitar la revisión del trazado antes de imprimirlo o almacenarlo.
Almacenamiento
Algunos equipos pueden guardar cientos o miles de estudios dependiendo de su capacidad.
Conectividad
Según el modelo puede disponer de USB, red, Wi-Fi u otras opciones de transferencia.
Batería
Es especialmente importante si el electrocardiógrafo se utilizará en diferentes áreas.
Formato de impresión
El ancho del papel y las configuraciones disponibles pueden variar considerablemente entre modelos.
Análisis automático
Algunos electrocardiógrafos incorporan algoritmos de medición e interpretación que sirven como apoyo al profesional sanitario.
Tabla resumen de los tipos de electrocardiógrafo
| Tipo | ¿Qué lo caracteriza? | Principal ventaja |
|---|---|---|
| 1 canal | Procesa un canal a la vez | Simplicidad |
| 3 canales | Tres canales simultáneos | Tamaño y funcionalidad |
| 6 canales | Seis canales simultáneos | Mayor flujo de trabajo |
| 12 canales | Hasta doce simultáneos | Mayor visualización |
| Portátil | Diseñado para movilidad | Fácil transporte |
| Digital | Gestión electrónica del ECG | Almacenamiento y conectividad |
Preguntas frecuentes sobre los tipos de electrocardiógrafo
La principal diferencia es la cantidad de canales que pueden registrarse o mostrarse simultáneamente. Un electrocardiógrafo de 12 canales puede presentar una mayor cantidad de información al mismo tiempo que uno de 3 canales.
Dependiendo del modelo, sí puede realizar un ECG estándar de 12 derivaciones, aunque estas pueden ser procesadas, visualizadas o impresas en grupos en lugar de mostrarse las 12 simultáneamente.
No. Un ECG estándar de 12 derivaciones se obtiene habitualmente mediante 10 electrodos, que generan 12 vistas eléctricas diferentes del corazón.
No necesariamente. El número de canales indica principalmente la capacidad de registro o presentación simultánea. La calidad del ECG depende también de las especificaciones del dispositivo y de la correcta adquisición de la señal.
Depende del uso. Un equipo de 3 canales puede ser suficiente para determinados consultorios, mientras que clínicas u hospitales con mayor volumen pueden beneficiarse de equipos de 6 o 12 canales y funciones adicionales.
